PLC控制切断阀远程无法打开实操

PLC控制切断阀远程无法打开实操

1、故障类型：有开阀指令，阀门无法动作

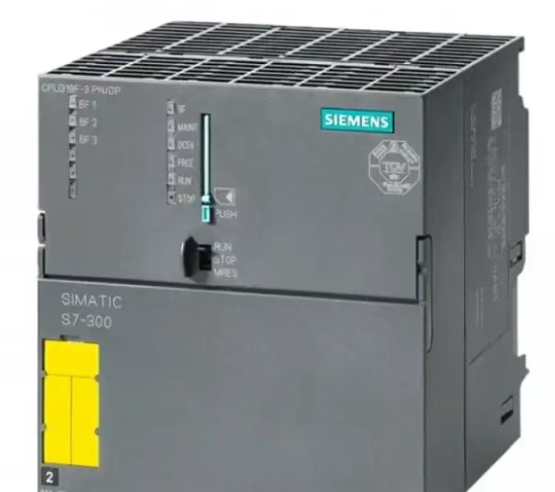

2、仪表类型：西门子S7300PLC

3、厂家型号：西门子SM322DO16Xrel.AC120/230V

4、使用工况：

现场控制柜露天环境，控制柜从下部进线，柜内处于非密闭环境，周围有扬尘现场。

5、故障现象：

锅炉B系列吹灰系统疏水阀，主控室与现场PLC画面分别发出开阀门指令，阀门不动作。

6、作业前安全辨识及措施：

1）.检查前，办理检修工作票，工艺交出，确定允许控制系统断电操作，短时不影响工艺生产。

2）.PLC 柜安装于锅炉平台，处理时肯能有高空落物，佩戴安全帽。

3).工艺人员现场监护，出现异常，及时停止操作。

7、故障原因分析及判断思路：

1).控制回路有联锁，开阀指令未成功发出。

2).继电器故障。

3).控制信号回路不正常。

8、故障有效处理方法：

主控发开阀指令，现场控制柜观察，开阀继电器吸合，现场阀门不动作，排除开阀指令未发出故障。由于开阀指令为脉冲信号，再次发开阀指令，测量阀门接线端处接受到220V 电压信号，排除继电器故障。检查PLC卡件时，发现关阀指令指示灯微亮，通过测量有220V电压输出，通过在线监控PLC程序，判断程序无关阀指令输出，最终判断为PLC的DO卡件故障，通道短路输出关阀电压，使阀门无法打开，更换 DO卡件，再次开关阀门，阀门动作正常。

9、故障防范措施及改进：

现场PLC柜门关闭，定时吹灰，打扫柜内卫生。

10、故障处理经验：

检查过程时犯经验主义错误，应该多观察卡件状态指示

灯的情况，分析相关联信号是否正常。
